企業開閉站當其中一個開閉所的其中一條線路發生接地后，由于系統開閉所數量多，饋出線數量也很多，導致很難準確選出故障線路，即便是每個開閉站

均加裝了選線裝置，非故障線路所在的開閉站會經常出現誤報的情況。

        企業客戶系統多為母線裝有消弧柜系統，當發生單相接地故障，消弧柜投入到系統后，更難以確定單相接地故障線路。

        我國很多大用戶自備電力系統(如鋼廠、煤礦等企業)往往采用多級配電網的結構，多級配電網的特點在于：

        ①系統包括兩級或者多級變電站(或者開閉站)；

        ②消弧線圈往往安裝在二級變電站(或開閉站)；

        ③對于多級系統，無論那個區域發生單相接地故障，整個系統的零序電壓都會升高，正常運行的二級變電站容易誤選；

        ④如果安裝了消弧線圈，由于消弧線圈的補償，零序電流的特征沒有明顯區別。

        網絡化選線方案

        對于多級配電網，宜采用網絡化的選線方案。各級變電站都安裝一套選線裝置，但是各個選線裝置并不是孤立的，而是通過網絡聯系在一起，當發生單相接

地時，各級變電站的選線裝置將選線結果上傳到第一級變電站的選線裝置，或者上傳到服務器。服務器根據各個選線裝置的結果，結合線路的拓?fù)浣Y(jié)構最終

選出故障線路。

        采用網絡化選線方案的好處有兩個：

        (1)選線結果可以細化到最末一級的變電站，縮小故障范圍，有利于迅速處理故障；

        (2)即使有的二級變電站選線裝置誤動，根據上級變電站和其他二級變電站的信息可以識別誤動情況，提高選線的正確率。

        該礦業公司供電系統共有1所220kV301變電站，6所10kV開閉站，分別是302燒堿，303VCM，304PVC，305乙炔，306公用工程和201鍋爐開閉站。

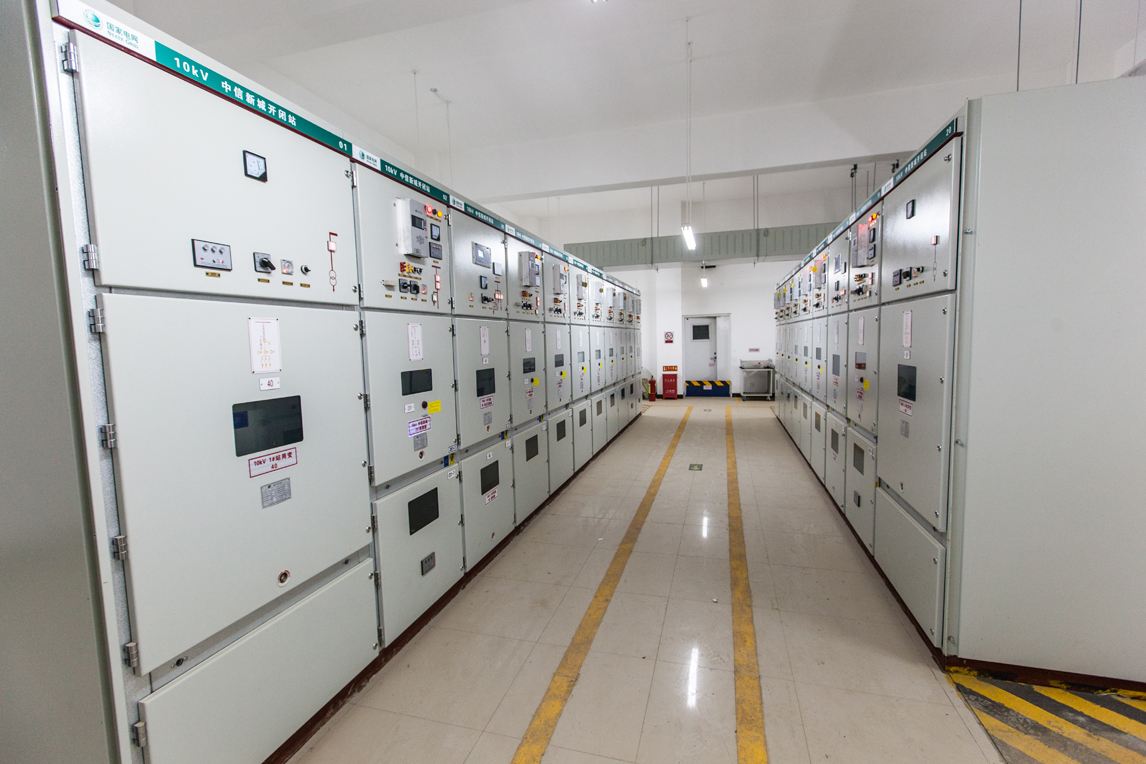

7所配電室安裝有7臺北京丹華昊博KA2003-DH型小電流接地選線裝置和綜合選線系統后臺一套，選線裝置配有跳閘功能。當發生單相接地故障時，7所

配電室的選線裝置同時將各個選線裝置的遙信遙測信息上傳至綜合選線系統，綜合選線系統通過綜合邏輯判斷給出故障線路，徹底解決了企業客戶開閉

所選線誤報，亂報的情況，能夠快速處理單相接地故障，縮短故障處理時間，避免事故的擴大化。

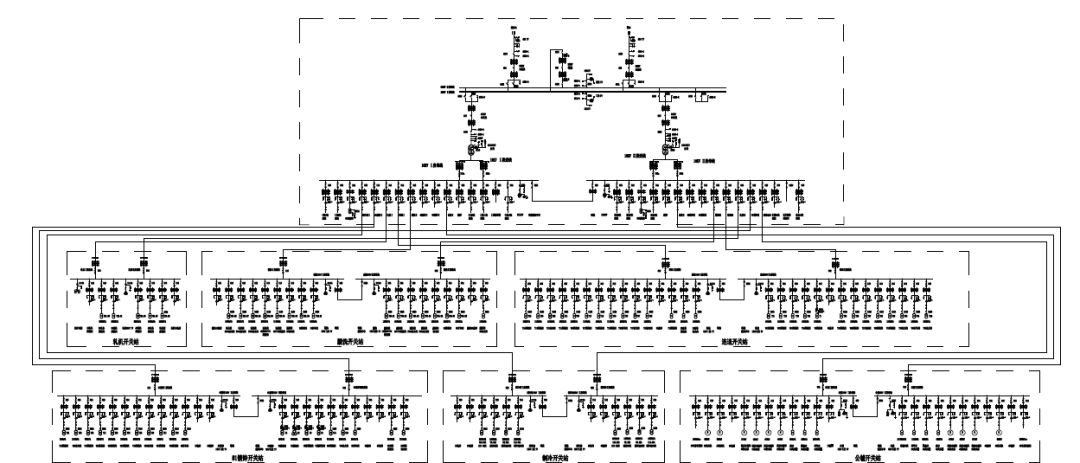

         該礦業公司供電系統一次系統圖，如圖所示:

        由7所配電室的小電流接地選線裝置和綜合選線后臺組成的選線系統安裝調試完畢后，我們進行現場真實接地試驗。

        在201鍋爐開閉所的一段母線9113線設置單相接地故障點。當故障點投入后，10kV供電系統發生電壓偏移，7臺選線裝置同時檢測到母線零序電壓升高，

進行故障選線，并把各自的選線結果及遙信遙測上傳至綜合選線后臺。7臺選線裝置的選線結果分別是301變電所:206鍋爐I線，302-306開閉所:I段電源進

線，201開閉所:9113線。

        綜合選線后臺將現場選線裝置上傳得選線結果進行綜合判斷，給出故障線路為201開閉所9113線。

        201開閉所實驗波形如下圖所示：

        從上圖波形來看故障線路的零序電流都滯后零序電壓90°，本次試驗對接地選線裝置的軟、硬件、接線、通訊做了仔細的檢查，所有接地選線裝置的硬

件部分均完好無損，7臺接地選線裝置運行良好并通訊正常，徹底擺脫依靠“經驗”的“人工拉路法”，解決了非故障線路的停電問題。
